Bitte beachte, dass bei einem kaskadiertem System mit mehreren NEEO-Wechselrichter (Master/Slave) bei jedem Gerät der Anschluss durchgeführt werden muss.
Der Hybridwechselrichter kann z.B. an einen Funk-Rundsteuerempfänger angeschlossen werden, um die Ausgangsleistung des NEEOs bzw. auch weiterer angeschlossenen (kaskadierten) NEEOs dynamisch zu begrenzen.
Dafür wird einfach der vom Netzbetreiber zur Verfügung gestellte Rundsteuerempfänger oder Kontakt des Zählers an die DRM Schnittstelle des Wechselrichters angeschlossen.
Für das 0% Wirkleistungsvorgabe-Signal durch den Netzbetreiber sind die Kontakte 1 auf 6 zu nutzen.
Zusätzlich ist über die SofarCloud-App der Wert LogikPort1-Leistg (gemäß Video) auf 0% zu stellen.

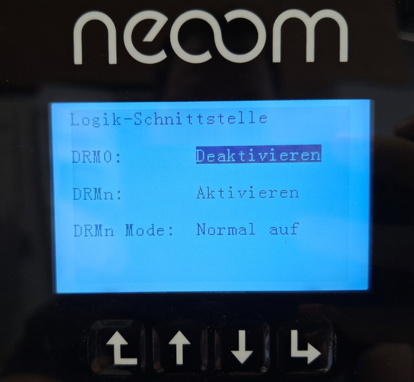

Aktiviere die DRMn Funktion im Menü "Logikschnittstelle" im Display des NEEOs (nicht die DRM0)
Die DRMn Funktion kann mit dem Menüpunkt "DRMn Mode" außerdem ab der Firmware V117162 invertiert werden.
Das heißt von "Schließer" (Normal Auf) zu "Öffner" (Normal Zu).
Dadurch wird eine drahtbruchsichere Funktion ermöglicht:
Die DRM Schnittstelle befindet sich auf der Unterseite des Wechselrichters und ist wie folgt anzubinden:
Stecker Wechselrichter RJ45-Kabel (Clip ist unten)
Beim Wechselrichter sind folgende Leistungsstufen empfohlen/möglich:
| PIN | Name | Beschreibung | Parameter | voreing. Leistungswert |
| 1 | K1 | Relais 1 Eingang | DI 1 | 0% |
| 2 | K2 | Relais 2 Eingang | DI 2 | 30% |
| 3 | K3 | Relais 3 Eingang | DI 3 | 60% |
| 4 | K4 | Relais 4 Eingang | DI 4 | 100% |
| 6 | G | Masse |
Im folgenden siehst du, welche Einstellungen in der SofarCloud-App vorgenommen werden können:
Details dazu hier: https://wissen.neoom.com/neeo-aenderungsanleitung-netzparameter
Stelle für eine 0 / 30 / 60 / 100 Regelung der PV-Produktionsleistung folgende Werte ein:
LogikPort1-Leistg: 0%
LogikPort2-Leistg: 30%
LogikPort3-Leistg: 60%
LogikPort4-Leistg: 100%
Im folgenden Video wird gezeigt wo du diese Einstellungen in der App findest.
Beachte bitte, dass im Video die 4 Einstellungen jeweils noch auf 100% gestellt sind und entsprechend umgestellt werden müssen
Die Einstellungen LogikPort 5-8 beziehen sich auf die Wechselrichter-Bezugsleistung und nicht auf die Erzeugungsleistung.
Falls eine Netztrennung deiner Anlage erforderlich ist, kannst du hier erfahren, was durchzuführen ist.
