Erstinbetriebnahme und Einstellungen am Sinexcel PWS2-30P für BLOKK LIGHT NEA

BLOKK Light NEA außer Betrieb nehmen	geregelt herunterfahren (Stop-Taster) Not-Aus Abschalten des Gesamtsystems (AC- & DC-Seite)
5 Sicherheitsregeln beachten:	Freischalten Gegen Wiedereinschalten sichern Spannungsfreiheit feststellen Erden und Kurzschließen Benachbarte, unter Spannung stehende teile abdecken oder abschranken
PWS2-30M ausbauen
Ethernet abschließen Seriennummern notieren Steckbare Schraubklemme abschließen DC abschließen AC abschließen PE abschließen Käfigmuttern lösen Wechselrichter herausheben
PWS2-30P installieren
Griffe am 30P montieren	Die Griffe werden demontiert geliefert. Nötige Schrauben und Griffe sind im Lieferumgang enthalten.

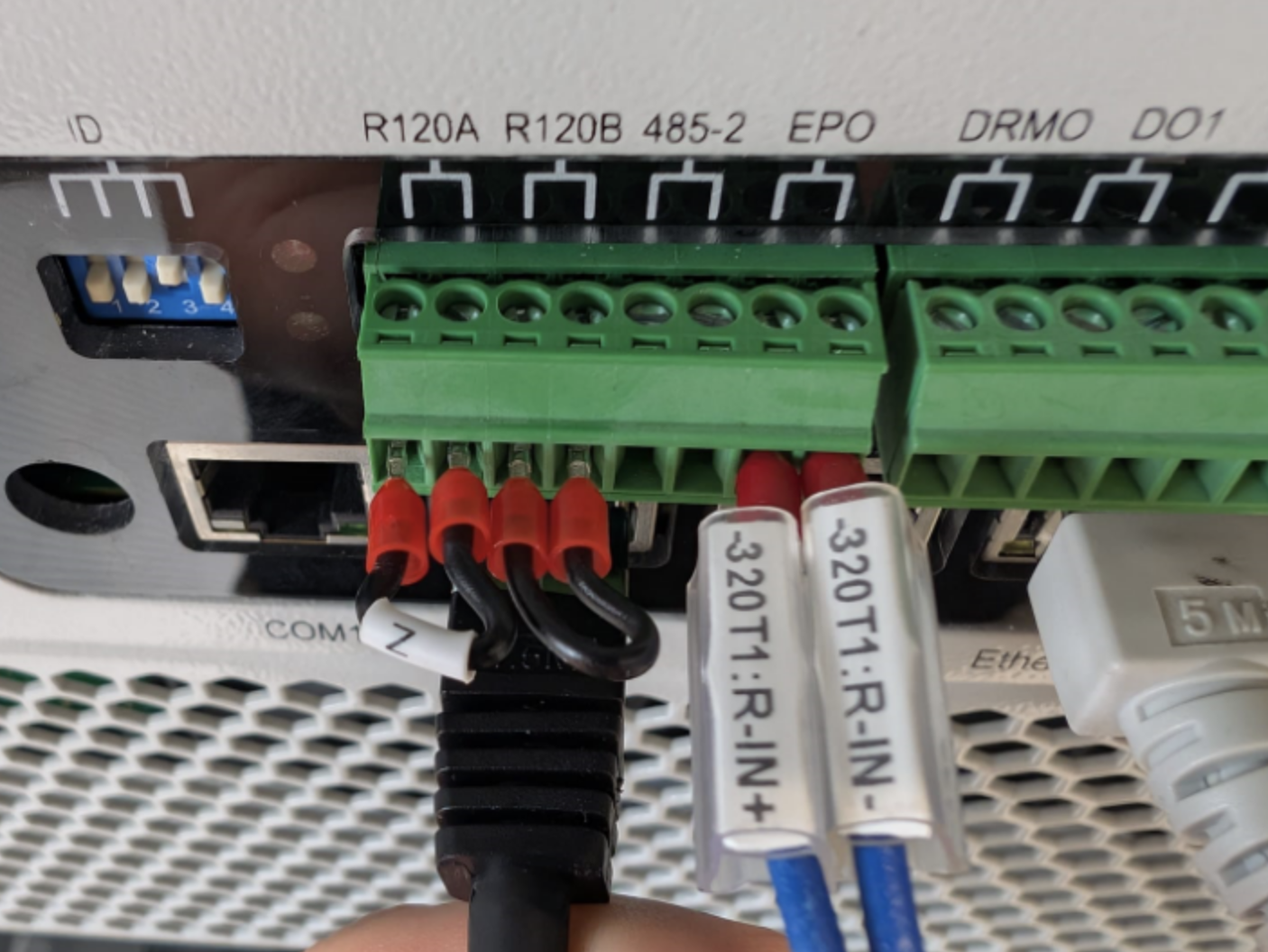

Steckbare Schraubklemme für 30P umbauen neue Schraubklemme ist im Lieferumfang vom 30P enthalten die beiden Bügel bei R120A und R120B bleiben je nach Konfiguration montiert bzw. werden demontiert Bei 90kW-Konfiguration werden beide Bügel beim -320T1 (WR2) demontiert Bei 120kW-Konfiguration werden beide Bügel bei -320T1 (WR2) und -340T1 (WR3) demontiert Die EPO-Schleife wird wie im Bild ersichtlich angeschlossen.	Belegung Schraubklemme 30P

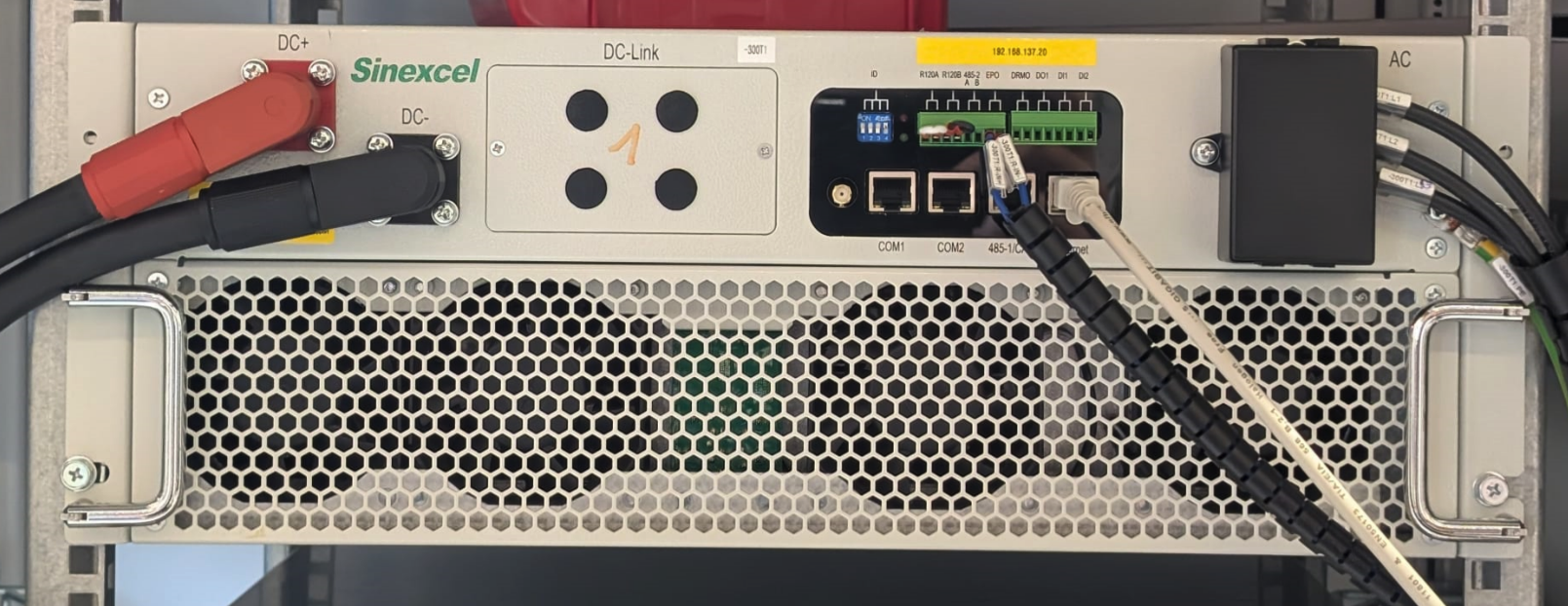

30P einbauen Einbauen und mit Käfigmuttern anschrauben PE anschließen AC anschließen DC anschließen umgebaute steckbare Schraubklemme anschließen Ethernet anschließen	Beispiel 30kW NEA

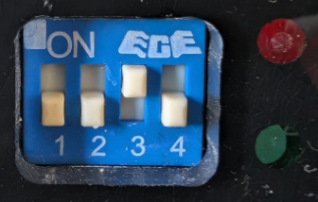

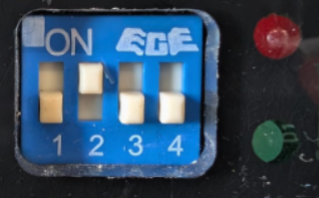

DIP Switches einstellen	Wechselrichter -300T1 (WR1)

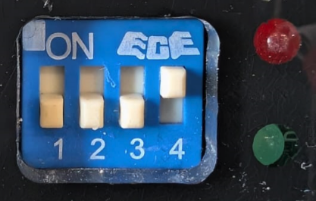

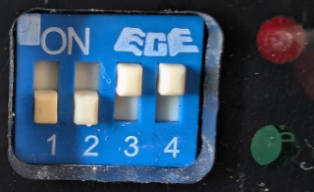

	Wechselrichter -320T1 (WR2)
	Wechselrichter -340T1 (WR3)
	Wechselrichter -360T1 (WR4)
*Relevant für 60kW, 90kW und 120kW NEA: Bei > 1 Wechselrichtern ist ein Ethernet Kabel von Wechselrichter zu Wechselrichter nötig	60kW NEA: Beispielfoto folgt -300T1 [COM1] auf -320T1 [COM2] 90kW NEA: -300T1 [COM1] auf -320T1 [COM2] -320T1 [COM1] auf -340T1 [COM2] 120kW NEA: -300T1 [COM1] auf -320T1 [COM2] -320T1 [COM1] auf -340T1 [COM2] -340T1 [COM1] auf -360T1 [COM2]

Nötige Änderungen an der SPS

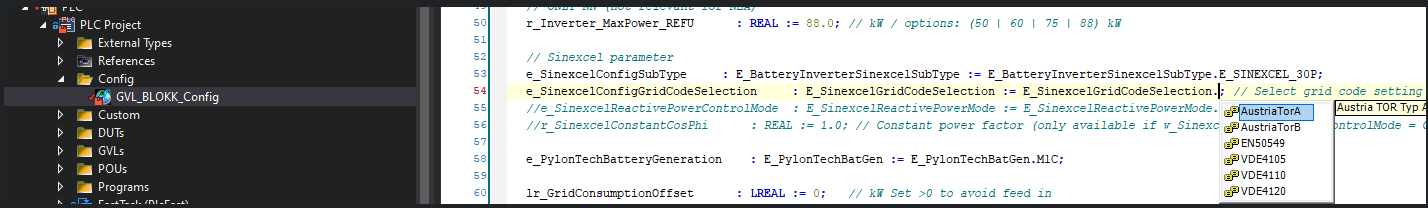

Das TwinCAT-Projekt ist auf den aktuellen Stand vom 16.10.2025 (>= 2.3.7) zu bringen und unter GVL_BLOKK_Config auf 30P einzustellen. Wichtig ist dann noch, den richtigen Ländercode im SPS-Programm über den Wert e_SinexcelConfigGridCodeSelection (im Bild unterhalb ersichtlich) auszuwählen. Wenn der NEA beispielsweise in Österreich installiert ist, muss entweder TOR-Typ A oder TOR-Typ B gewählt werden.

Start der Wechselrichter

Um die Inverter zu konfigurieren, ist es verpflichtend, die Geräte manuell über die AC-Seite zu starten. Bei einem Start über die DC Seite kommt es zu einem Time Out des MBMS und die Batterie-Piles werden weggeschaltet - dabei startet der Inverter neu und der IBN-Prozess muss vollständig wiederholt werden.

Vorgehensweise:

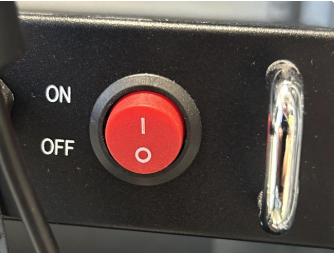

Alle MBMS via Kippschalter ausschalten

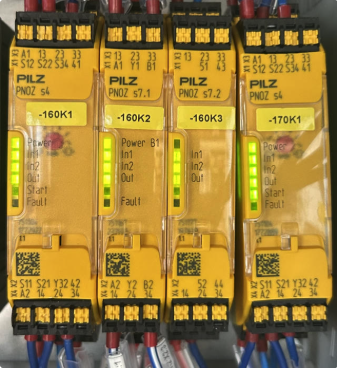

Das System darf nicht in einem Not-Aus-Zustand sein. Die Pilz-Sicherheitsgeräte sollten folgendes anzeigen:
Öffne alle Abgänge des Schienensystems um nicht alle Wechselrichter gleichzeitig zu starten

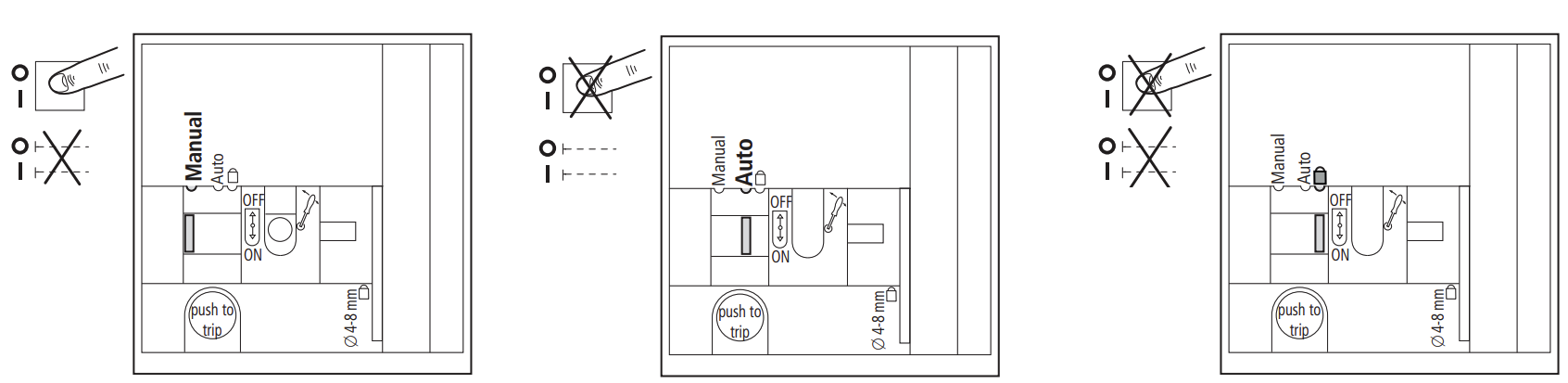

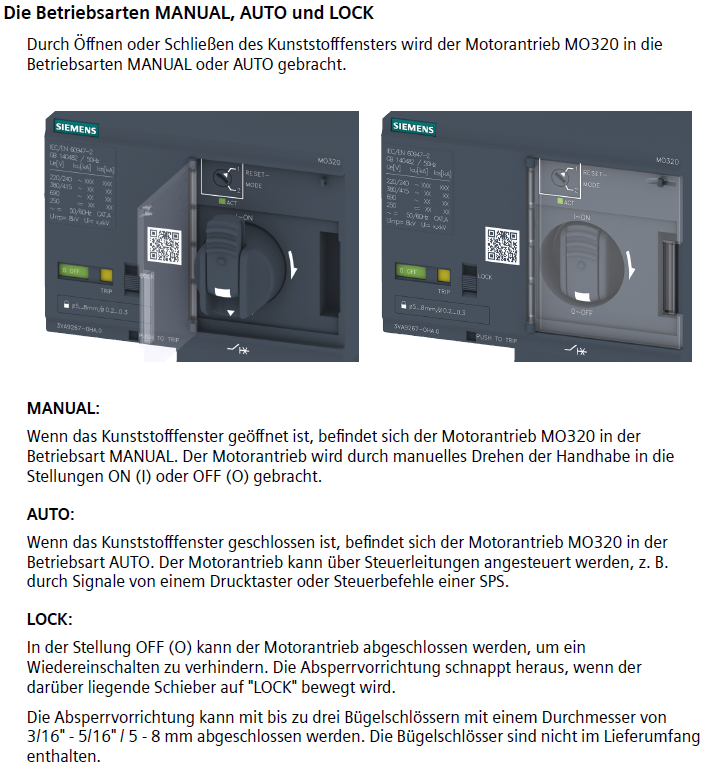

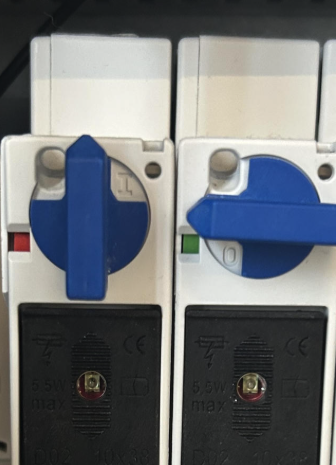

Schalte den Leistungsschalter auf Manuell-Betrieb (beachte hier die entsprechende Version!)
Bei BLOKK Light NEA V3.1
Bei BLOKK Light NEA <V3.0

Betätige den Leistungsschalter.

Durch Zuschalten der Abgänge des Schienensystems können die benötigten Wechselrichter gestartet werden.

Ersteinrichtung mit Config Files

Nach dem erstmaligen Einschalten erfolgt die Ersteinrichtung mittels bereitgestellter Konfigurationsdateien (Config Files).

Schritt	Beschreibung	Details
Einloggen im Webinterface	Standard-IP: 192.168.1.10 Benutzer: admin Passwort: 20072020

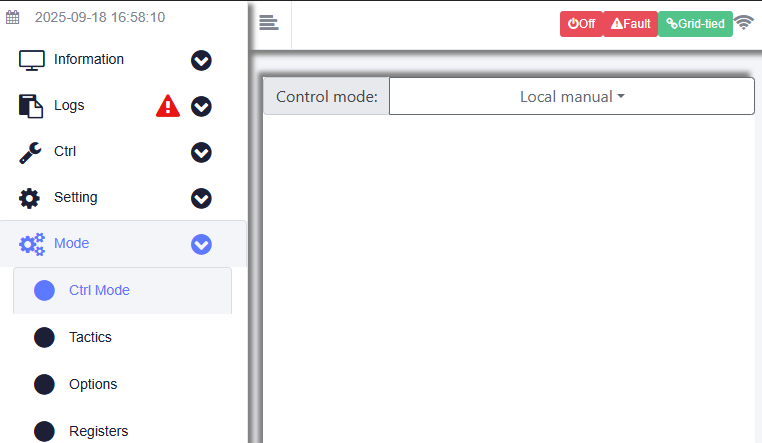

Control Mode umstellen	Linkes Menüband Mode Ctrl Mode Control mode: Local Manual
Config Datei hochladen und einlesen	Linkes Menüband Setting Monitor Import Config Files → Browse Richtige .tar Datei auswählen Upload → Einstellungen werden übernommen
Control Mode umstellen	Linkes Menüband Mode Ctrl Mode Control mode: Remote
Für jeden weiteren Sinexcel wiederholen.

Wechselrichter manuell einstellen

Das manuelle Einstellen der Wechselrichter sollte nur in Notfällen durchgeführt werden. Wurden die Config-Files aller Inverter korrekt installiert, so ist kein manuelles einstellen nötig.

Control mode umstellen

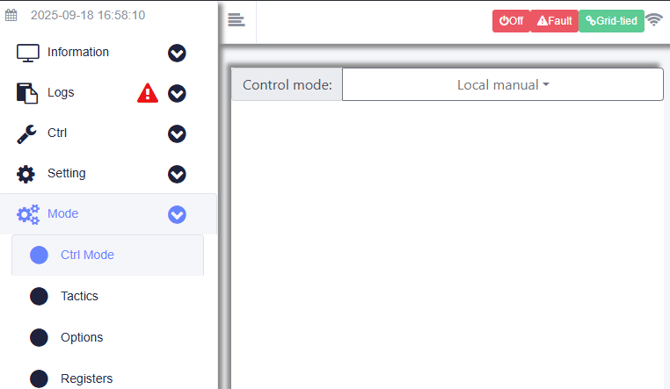

Control mode: Local manual

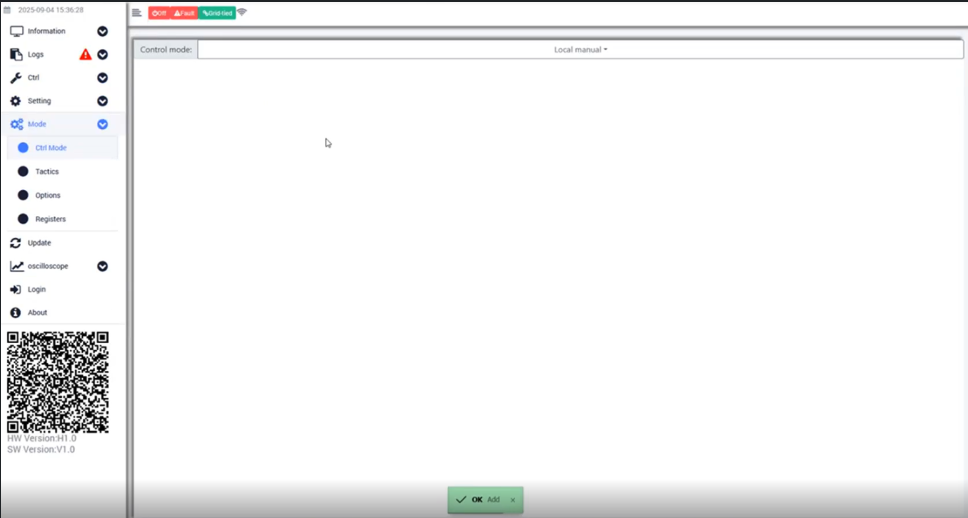

Control mode auf Local manual umstellen

Setting - Cabinet Type - Einstellungen

Cabinet module number:
1. bei 30 kW NEA: 1
2. bei 60 kW NEA: 2
3. bei 90 kW NEA: 3
4. bei 120 kW NEA: 4
Module comm. ID:
1. 300T1: 1
2. 320T1: 2
3. 340T1: 3
4. 360T1: 4
AC input connect mode: 3P3W
Standard reference: TOR(TypeA)
Reboot → Sinexcel startet neu

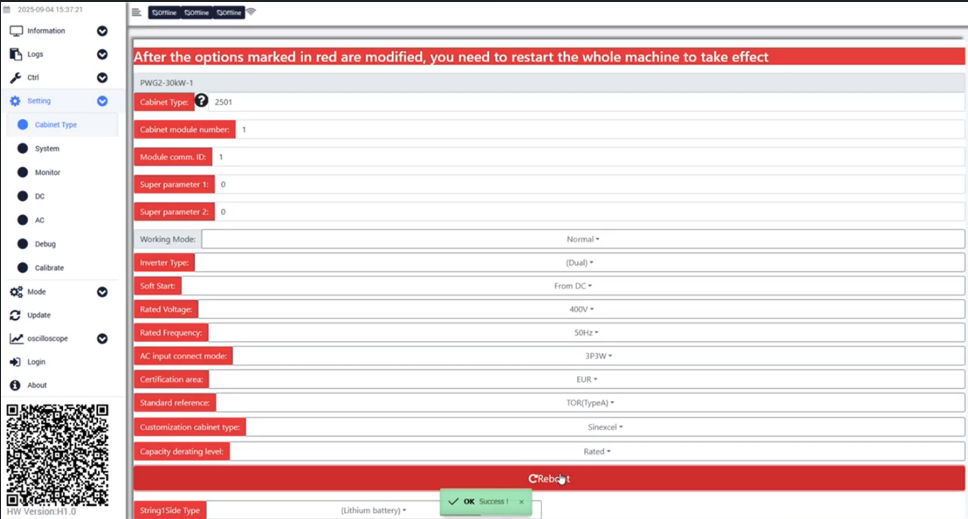

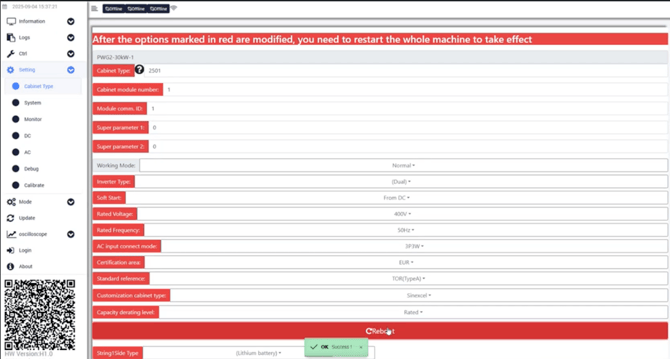

Setting - Cabinet Type - Einstellungen für 30kW NEA

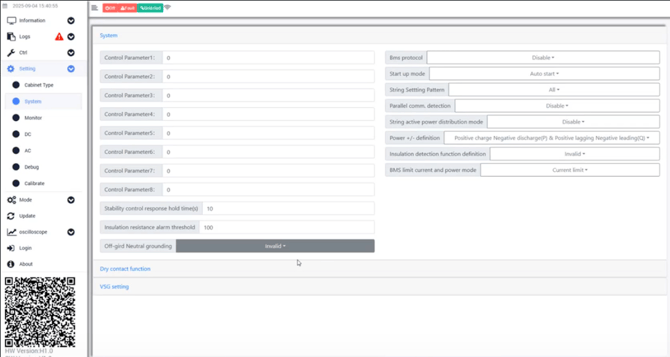

Setting - System (System) - Einstellungen

Start up mode: Auto start
Parallel comm. detection:
1. bei 30 kW NEA standalone: Disable
2. bei 60 kW NEA: Enable
3. bei 90 kW NEA: Enable
4. bei 120 kW NEA: Enable

Setting - System (System) - Einstellungen für 30kW NEA

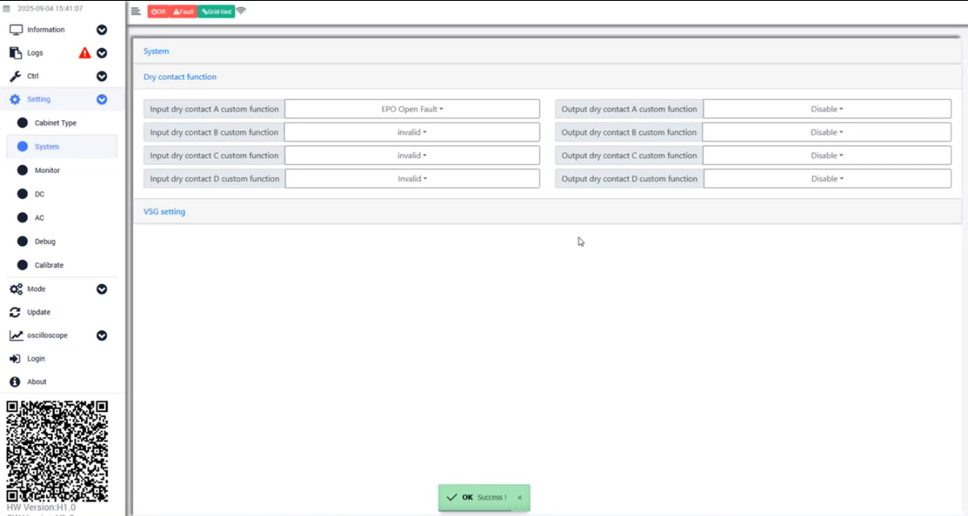

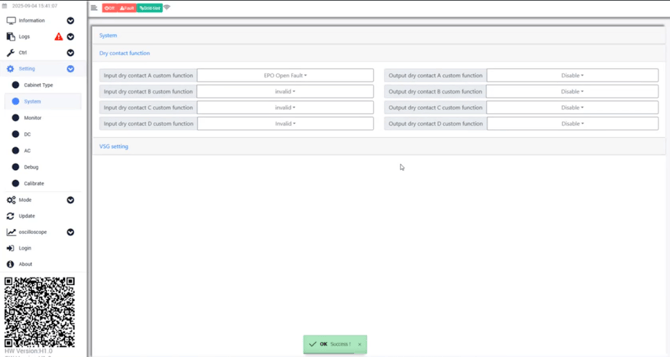

Setting - System (Dry contact function) - Einstellungen

Input dry contact A custom function: EPO Open Fault

Setting - System (Dry contact function)

Setting - Monitor - Einstellungen

Ethernet 1 IP:
1. 300T1: 192.168.137.20 (Enter)
2. 320T1: 192.168.137.21 (Enter)
3. 340T1: 192.168.137.22 (Enter)
4. 360T1: 192.168.137.23 (Enter)
Ethernet 1Mask: 255.255.255.0 (Enter)
Ethernet 1Gateway: 192.168.137.1 (Enter)
NTPServer IP: 192.168.137.1 (Enter)
Ethernet 1Enable

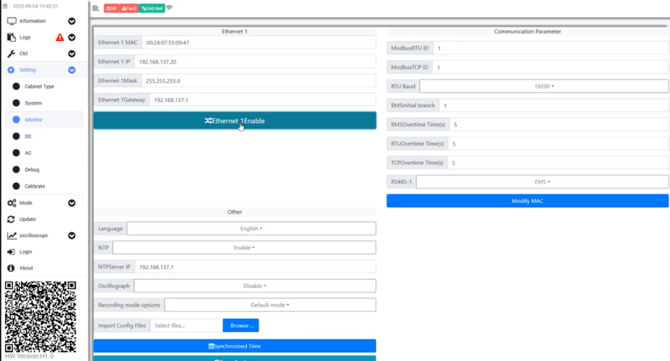

Setting - Monitor - 300T1 Einstellungen

Webinterface mit der neuen IP Adresse öffnen

Setting - Monitor

Synchronised Time

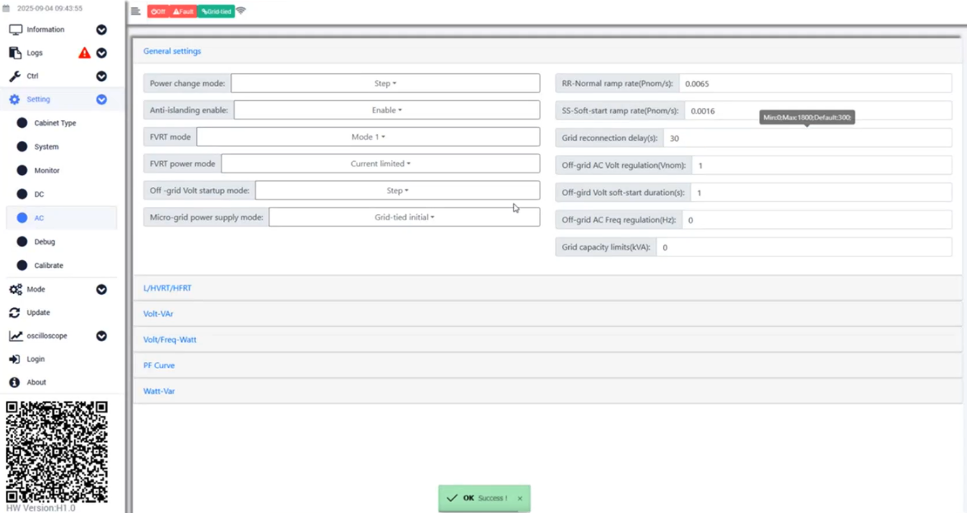

Setting - AC (General Settings) - Einstellungen

Power change mode: Step
Grid reconnection delay(s): 300

Control mode zurückstellen

Control mode: Remote
