NEEO + Solax | SMAART EM530 Wandlermessung

Dieser Artikel ergänzt ausgewählte Kapitel des Handbuchs, ersetzt dieses jedoch nicht. Lies dir das Handbuch vollständig durch, insbesondere hinsichtlich der Qualifikationen als Elektrofachkraft, Gefahrenhinweisen und Schutzausrüstung, welches du unter "Links" in der Inhaltsangabe abrufen kannst.

Überblick

Verwendung: NEEO und Solax Hybrid-Wechselrichter
Kommunikationsart: ModBus RTU
Saldierend: saldierend
Messmethode: Wandlermessung
Artikelnummer Set (Zähler + Wandler): 40622002
Artikelnummer Zähler: 40630559
Artikelnummer Wandler (einzeln): 40620787
MID zertifziert: Ja

Achtung: Artikelnummer des Wandlers enthält nur einen Wandler!

Links

Handbücher:

Energiezähler EM530:

Elektrische Installation

Sollte keine Umschaltbox verbaut sein, installiere den Energiezähler im Verteilerkasten. Die Installation der Energiezähler muss direkt nach der Nachzählersicherung erfolgen. Bei Nichtbeachtung führt dies zu einem fehlerhaften Verhalten des Gesamtsystems.

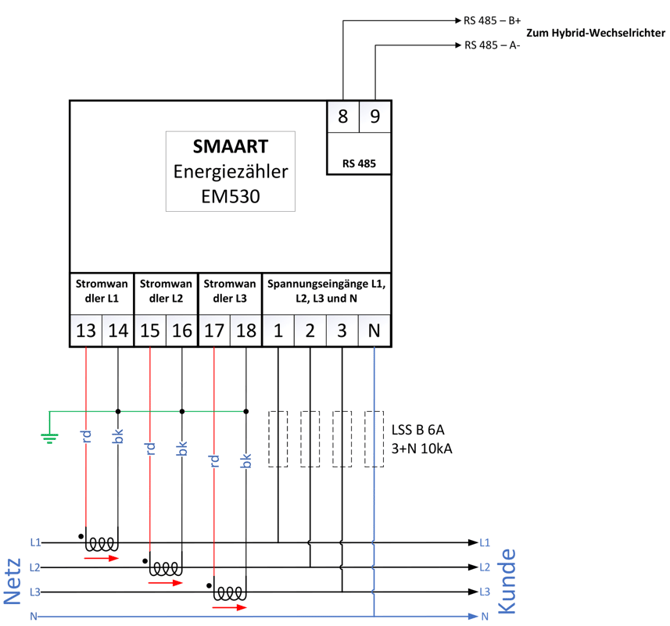

Führe die Installation des jeweiligen Energiezählers bei einem nicht kaskadierten Systemaufbau (Stand Alone System) wie folgt durch:

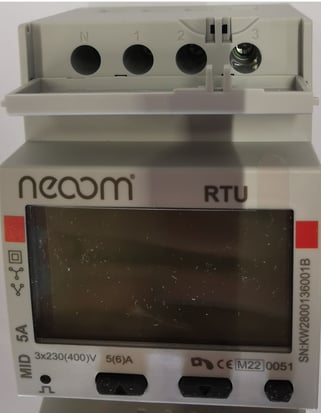

Beachte beim Einbau des Energiezählers, dass die Referenzspannung extra abgesichert werden muss (LS-Schalter B6A, 3P+N).

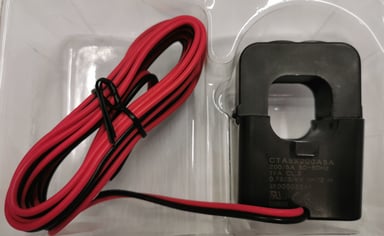

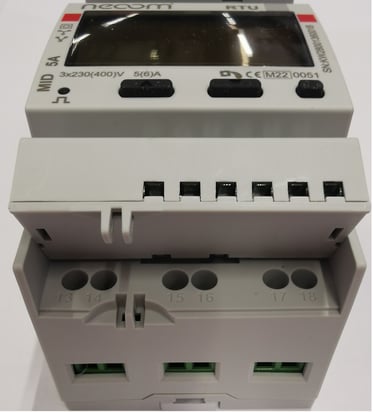

Beim Einbau der im Lieferumfang enthaltenen Klappwandler muss sichergestellt werden, dass die Pfeile in Richtung Verbraucher zeigen müssen (Pfeile am Klappwandler ersichtlich).
Beachte, dass das CT-Verhältnis korrekt ist. da ansonsten keine korrekte Messung des Verbrauchs/Erzeugung gegeben ist.

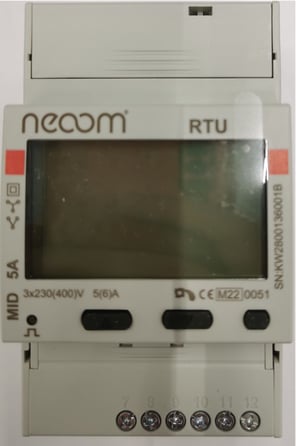

Kommunikationsanschluss

	EM530	Solax
A+	8 (B+)	1
B-	9 (A-)	2
GND	10	-

Die Pfeilrichtung der Wandler muss in Richtung KUNDE (= VERBRAUCHER) zeigen.

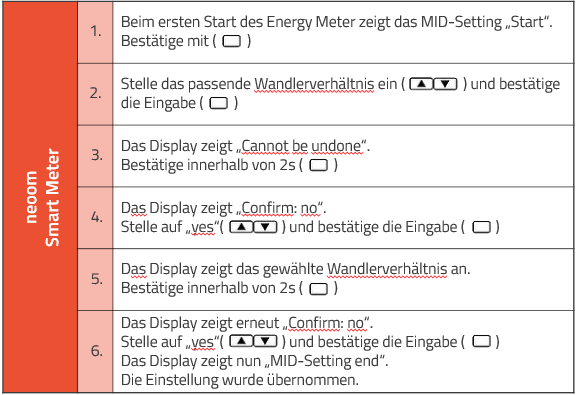

Konfiguration

Das Wandlerverhältnis muss für unterschiedliche Wandlerklemmen unterschiedlich eingestellt werden. neoom liefert Wandler mit einem Verhältnis von 200A / 5A = 40

Es müssen jedoch nicht die Wandlerklemmen verwendet werden, die neoom ausgibt. Daher kann das Verhältnis auch abweichen.

Bei Energiezählern mit Eichung nach MID kann das Wandlerverhältnis CT noch bis zu einem Verbrauchswert bis 1 kWh am Gerät zurücksetzen werden. Wenn mehr als 1kWh verbraucht wurde, ist das Zurücksetzen nicht mehr zulässig und auch nicht möglich. Das Gerät muss ausgetauscht werden und zu Carlo Gavazzi zurückgeschickt werden.

Software-/Firmwarestand

nicht notwendig

Error-Code/ Fehlerbehebung

Energiezähler überträgt unrealistische Werte

Prüfe ob die Referenzspannung L1, L2, L3 (Spannungsversorgung für den Energiezähler) auch zu den Phasen passt die der jeweilige Wandler misst. Schalte dazu den Speicher und die PV-Anlage ab und beobachte den Netzbezug der Anlage. Werden unrealistische Werte auf unterschiedlichen Phasen übertragen ist dies ein Indiz für den falschen Anschluss.
Bei der Installation werden oft 3-Phasen Schienen verwendet, welche schnell zu diesem Fehler führen können.

FAQs

Wie wirkt sich ein falsch installierter Energiezähler auf das Speichersystem aus?

Welche typischen Anzeichen deuten, darauf hin, dass der Energiezähler nicht korrekt installiert wurde?

Was passiert, wenn eine Ladestation oder ein externer WR vor dem Energiezähler installiert wird und wie wirkt sich diese Falschinstallation auf CONNECT aus?
