Verkabelung „Shut Down“

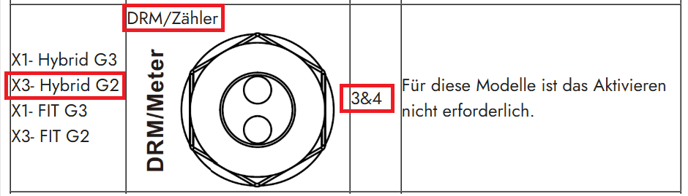

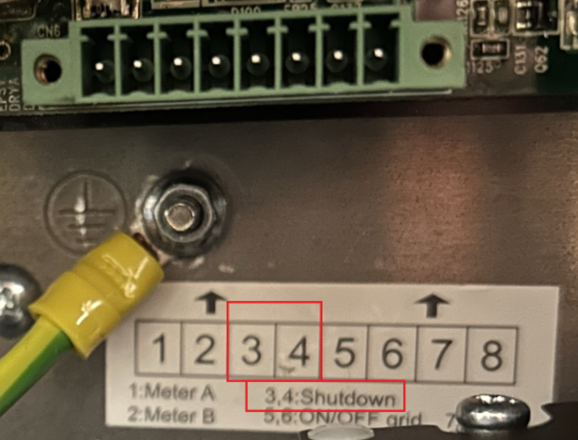

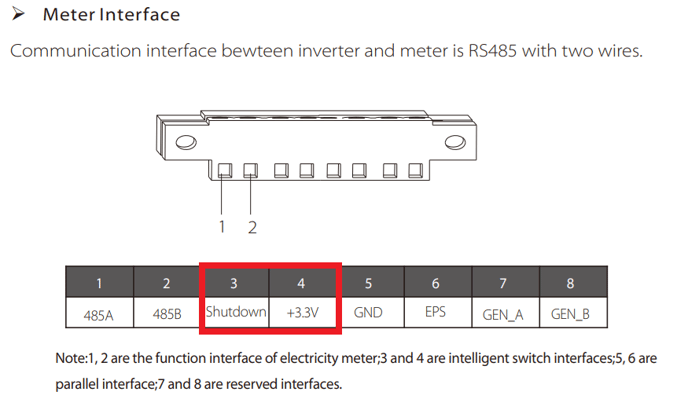

Für den „Shut Down“-Befehl sind die Ports 3 & 4 am Anschluss „DRM/Meter“ des Hybrid-Wechselrichters vorgesehen. An diesem Anschluss wird ebenso der Energiezähler verkabelt.

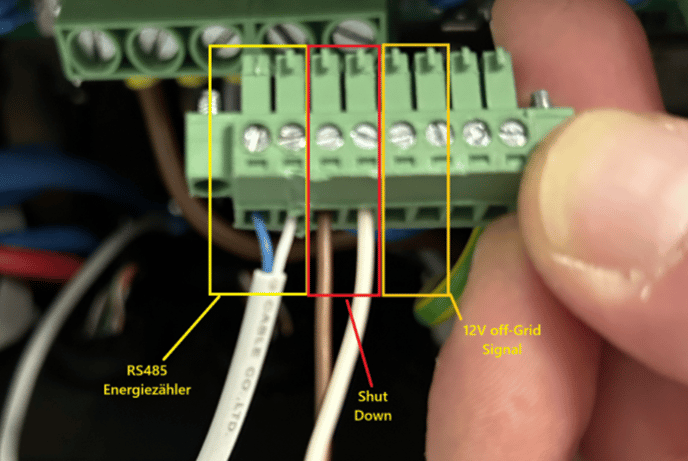

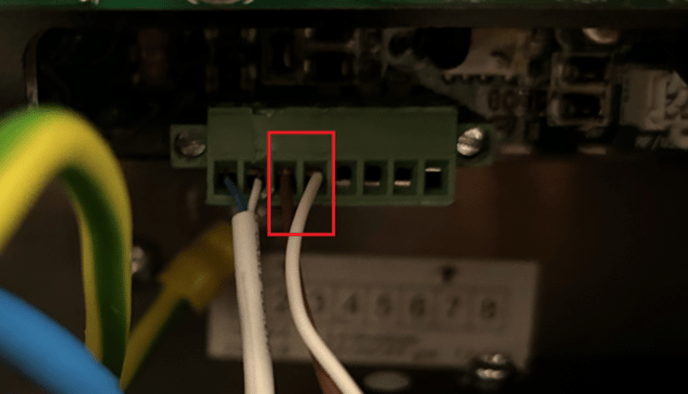

Die folgenden Screenshots zeigen eine Beispielrealisierung der Verkabelung für den „Shut Down“-Befehl.
Ausführung des „Shut Down“-Befehls

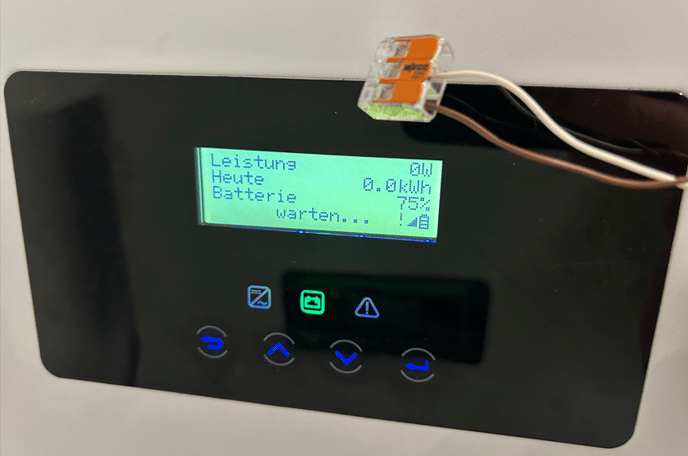

Wird der Kontakt 3 und 4 kurzgeschlossen – also die 3,3 V Referenzspannung von Pin 4 auf Pin 3 gelegt wird – schaltet sich der Hybrid-Wechselrichter ab und geht in den Warte-Modus über.

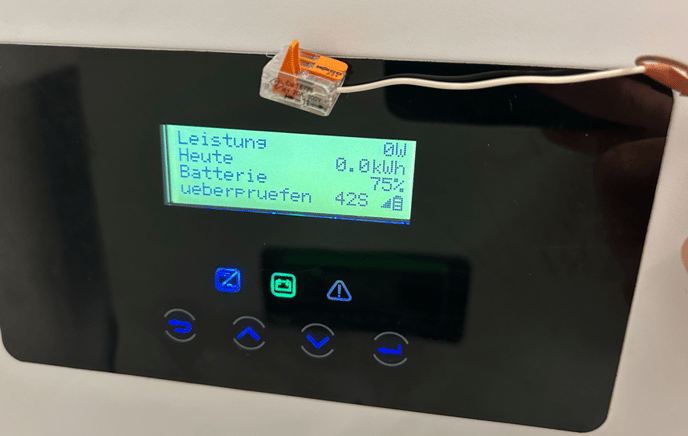

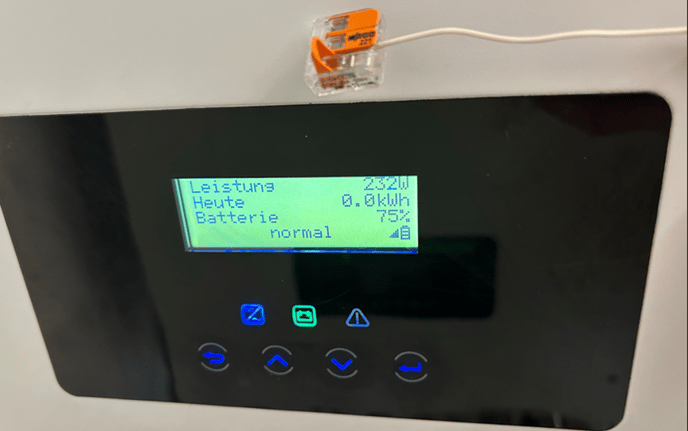

Dieser Modus bleibt so lange bestehen, bis die Verbindung wieder getrennt wird. Danach prüft der Hybrid-Wechselrichter für 60 Sekunden den Netzanschluss und synchronisiert sich automatisch wieder mit dem Netz.
Ein kurzes Erklärvideo, das den Vorgang veranschaulicht, findest du hier.
