Verwendeter Smart Meter
Für neoom C&I-Speichersysteme ist folgender Smart Meter vorgesehen.
Hersteller: Carlo Gavazzi
Typ: EM24DINAV53XE1PFB
Netz: 3-phasig
Stromwandler: (Sekundärstrom 5A)
Kommunikation: Modbus TCP/IP (nur Modbus)
Der EM24DINAV53XE1PFB ist vom Hersteller als MID-zertifizierter dreiphasiger Energieanalysator mit 5-A-Stromwandlereingängen und Modbus TCP/IP spezifiziert.
Wichtig!
Für neoom C&I-Speichersysteme wird ausschließlich die Wandlermessung über 5-A-Stromwandler verwendet. Die Direktmessvarianten des EM24 sind für diese Anwendung nicht vorgesehen und werden in dieser Anleitung daher nicht berücksichtigt.
Stromwandler
Der Smart Meter wird mit externen Stromwandlern betrieben.
Vorgabe
Es sind 5-A-Stromwandler auf der Sekundärseite zu verwenden. Das am Smart Meter einzustellende Wandlerverhältnis ergibt sich aus dem Primär- und Sekundärnennstrom des verwendeten Stromwandlers.
Beispiel:
Ein Stromwandler mit 100 A / 5 A wird verwendet.
Daraus ergibt sich: 100 / 5 = 20
Als Wandlerverhältnis ist daher am EM24 der Wert 20 einzustellen.
Bereitstellung der Stromwandler
Die erforderlichen Stromwandler sind bauseits durch den Systempartner zu organisieren.
Die Stromwandler sind nicht Bestandteil der Lieferung durch neoom.
Der Systempartner ist dafür verantwortlich, die für die jeweilige Anlage geeigneten Stromwandler bereitzustellen und entsprechend der Anlagenplanung zu installieren.
Folgende Parameter sind für die neoom-Anwendung einzustellen bzw. zu kontrollieren:
- IP-Adresse
- Subnetzmaske
- Gateway
- Wandlerverhältnis
Achtung:
Alle anderen Parameter des Smart Meters dürfen nicht verändert werden. Das Passwort des Smart Meters darf nicht geändert werden.
Netzwerk-Konfiguration
Der Smart Meter muss mit einer statischen IP-Adresse betrieben werden. DHCP ist zu deaktivieren. Die IP-Adresse, Subnetzmaske und das Gateway sind entsprechend dem eingesetzten neoom-System einzustellen.
Netzwerkadressen
| BLOKK | BLOKK Light NEA | TERRA | |
| Parameter | Einstellung | Einstellung | Einstellung |
| IP-Adresse | 192.168.137.010 | 192.168.137.010 | 192.168.100.005 |
| Subnetzmaske | 255.255.255.000 | 255.255.255.000 | 255.255.255.000 |
| Gateway | 192.168.137.005 | 192.168.137.001 | 192.168.100.001 |
Die IP-Adresse, die Subnetzmaske und die Gateway-Adresse entsprechen den in der bestehenden neoom-Anleitung vorgegebenen Netzwerkeinstellungen.
Führe die folgende Handlungsanweisung unter Verwendung des Joysticks durch:

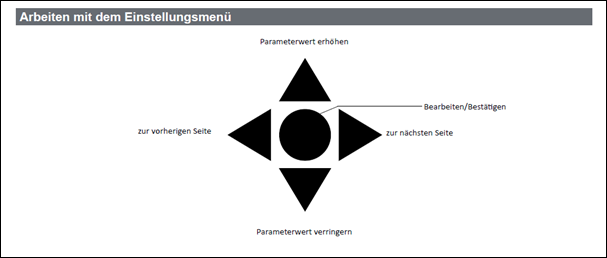

Erklärung des Joysticks:
1. Programmiermodus öffnen
Zur Parametrierung des EM24 wird der Drehschalter an der Vorderseite verwendet.
Vorgehensweise
- Drehschalter auf Position 2 stellen.
- Joystick in der mittleren Position für ca. 3 Sekunden gedrückt halten.
- Im Display erscheint „PASS ?“.
- Das hinterlegte Passwort "0" eingeben und bestätigen.
- Anschließend erscheint „CnG_PASS“.
- Mit dem Joystick nach rechts durch die Einstellparameter navigieren.
Die grundsätzliche Menüstruktur und die Einstellmöglichkeiten entsprechen der Bedienungsanleitung des EM24 E1 von Carlo Gavazzi.
2. IP-Adresse einstellen
Im Programmiermenü den Menüpunkt „IP Addr“ auswählen.
Anschließend können die vier Bestandteile der IP-Adresse einzeln eingestellt werden.
Die vier Oktette werden nacheinander eingestellt.
Vorgehensweise:
- IP Addr auswählen.
- Joystick mittig drücken.
- Den gewünschten Wert des jeweiligen Oktetts einstellen.
- Mit dem Joystick zum nächsten Oktett wechseln.
- Alle vier Oktette kontrollieren.
- Einstellung bestätigen.
3. Subnetzmaske einstellen
Menüpunkt: SUb
Für alle in dieser Anleitung beschriebenen neoom-Systeme ist einzustellen: 255.255.255.000
4. Gateway einstellen
Menüpunkt: GAtE
Das Gateway ist entsprechend dem verwendeten Speichertyp einzustellen.
5. DHCP deaktivieren
Menüpunkt: dHCP
Für den Betrieb mit neoom muss DHCP deaktiviert sein.
Einstellung: OFF
6. Modbus-TCP-Port kontrollieren
Menüpunkt: Port
Der Port muss auf 502
7. Wandlerverhältnis einstellen
Menüpunkt: Ct rAtio
Hier wird das Verhältnis des verwendeten Stromwandlers eingestellt.
Beispiel Stromwandler:100 A / 5 A
Berechnung: 100 / 5 = 20
8. Parameter speichern
Nachdem alle erforderlichen Parameter eingestellt wurden, bis zum Menüpunkt:
End navigieren.
Mit dem Joystick bestätigen.
Damit wird die Parametrierung abgeschlossen und gespeichert.
9. Drehschalter wieder auf das „Schlosssymbol“ stellen.
