Sofar | CHINT DTSU666-CT Wandlermessung

Dieser Artikel ergänzt ausgewählte Kapitel des Handbuchs, ersetzt dieses jedoch nicht. Lies dir das Handbuch vollständig durch, insbesondere hinsichtlich der Qualifikationen als Elektrofachkraft, Gefahrenhinweisen und Schutzausrüstung, welches du unter "Links" in der Inhaltsangabe abrufen kannst.

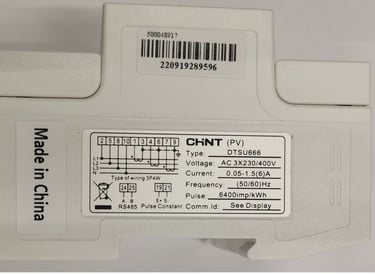

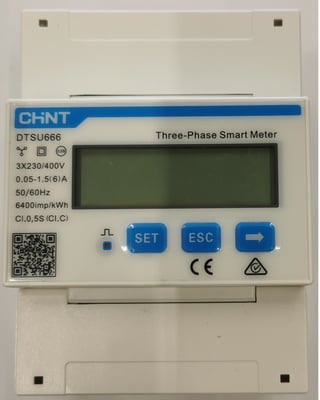

Überblick

Verwendung: Sofar Hybrid-Wechselrichter
Kommunikationsart: ModBus RTU
Saldierend: nicht saldierend
Messmethode: Wandlermessung
MID zertifziert: nein
Artikelnummer Zähler: 40800668
Artikelnummer Wandler: 40800669

Links

Handbücher:

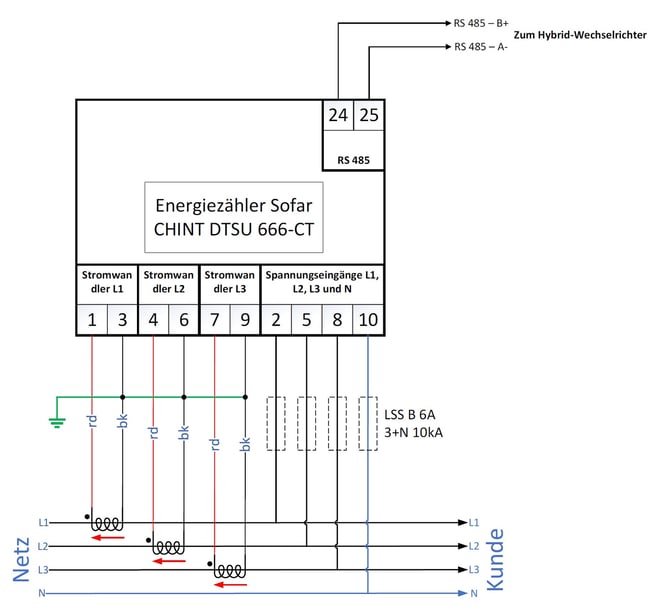

Elektrische Installation

Wandlerverhältniss	Artikelnummer
200A/5A = 40	40800669

Die Pfeilrichtung der Wandler muss in Richtung NETZ zeigen.

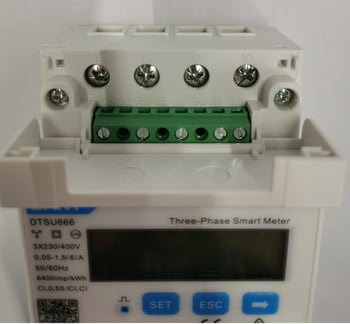

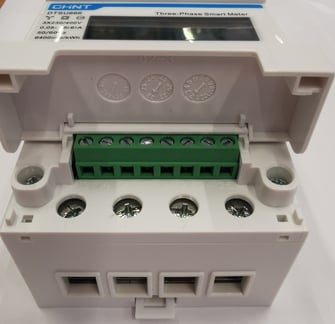

Kommunikationsanschluss

	CHINT	Wechselrichter
RS485 A	24	Kommunikationsstecker (Pin 5)
RS485 B	25	Kommunikationsstecker (Pin 6)

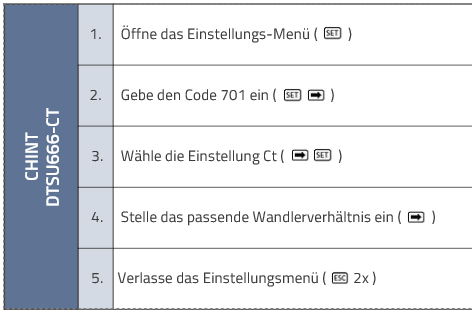

Konfiguration

Das Wandlerverhältnis muss für unterschiedliche Wandlerklemmen unterschiedlich eingestellt werden. neoom liefert Wandler mit einem Verhältnis von 200A / 5A = 40

Es müssen jedoch nicht die Wandlerklemmen verwendet werden, die neoom ausgibt. Daher kann das Verhältnis auch abweichen.

Software-/Firmwarestand

Die Firmwareversion des CHINTs unterscheidet sich zwischen dem CHINT für einen Solax und dem CHINT für einen Sofar.

Error-Code/ Fehlerbehebung

Energiezähler überträgt unrealistische Werte

Prüfe ob die Referenzspannung L1, L2, L3 (Spannungsversorgung für den Energiezähler) auch zu den Phasen passt die der jeweilige Wandler misst. Schalte dazu den Speicher und die PV-Anlage ab und beobachte den Netzbezug der Anlage. Werden unrealistische Werte auf unterschiedlichen Phasen übertragen ist dies ein Indiz für den falschen Anschluss.
Bei der Installation werden oft 3-Phasen Schienen verwendet, welche schnell zu diesem Fehler führen können.
