Voraussetzung:
- Der Standort ist gemäß folgender Anleitung für §14a bzw. §9 Steuerung richtig aufgebaut und verkabelt. https://wissen.neoom.com/14a-9-konfiguration
- Das intelligente Messsystem (inklusive CLS Gateway) ist bereits installiert, verkabelt und vorbereitet für einen EEBUS Pairing Prozess mit dem neoom BEAAM (Der Pairing Prozess selbst wird in dieser Anleitung beschrieben)
- Für eine korrekte Steuerung ist die BEAAM SW Version 1.76.0 oder höher erforderlich.
Siehe connect.neoom.com -> BEAAM Icon links unten --> BEAAM SW Version
Software Konfiguration:
Schritt 1:
Öffne connect.neoom.com, wähle den zu konfigurierenden Standort, wähle im Seitenmenü "Geräte" und klicke dann auf "Standort konfigurieren".
Schritt 2:

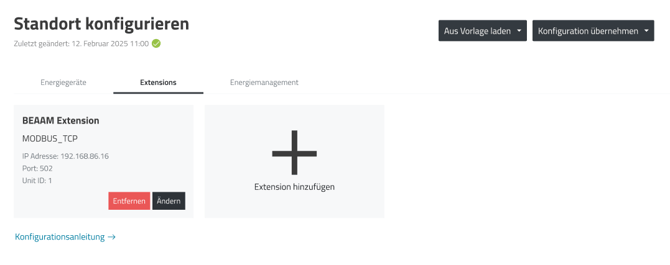

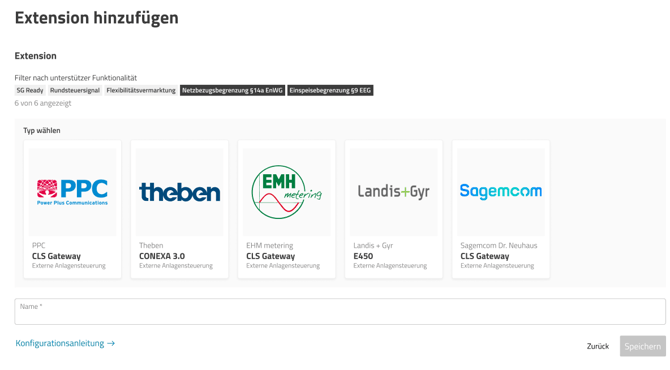

Zum Hinzufügen eines CLS Gateways, welcher vom Messstellenbetreiber bereitgestellt wird, wähle "Extensions" und klicke dann auf "Extension hinzufügen".
Wähle in der Liste den Hersteller des am Standort verbauten CLS Gateway Herstellers.
Solltest du den Hersteller nicht in der Liste finden und ist der am Standort verbaute CLS Gateway EEBUS kompatibel, so kontaktiere bitte support@neoom.com, damit wir den Hersteller aufnehmen können und wähle zwischenzeitlich einen beliebigen anderen Hersteller um mit der Konfiguration fortfahren zu können.
Vergib einen geeigneten Namen für den ausgewählten CLS Gateway.
Schritt 3:

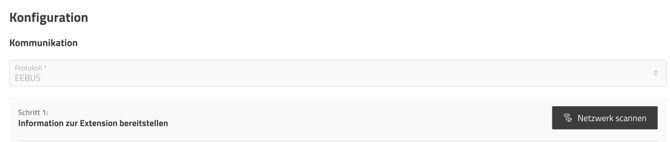

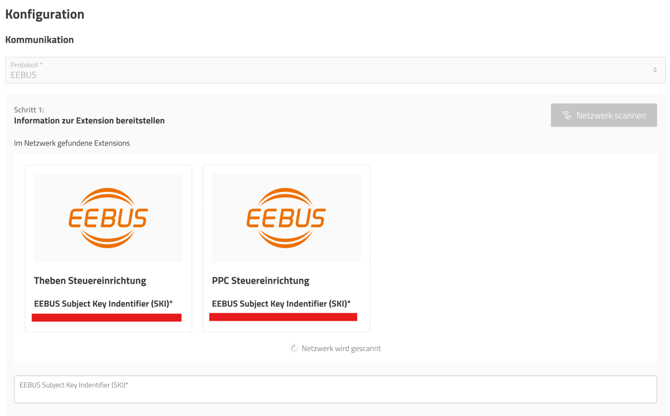

Um nach dem verbauten CLS Gateway zu suchen und nachdem du dich vergewissert hast, dass der CLS Gateway eingeschaltet ist und eine Netzwerkverbindung hat, klicke auf "Netzwerk scannen":

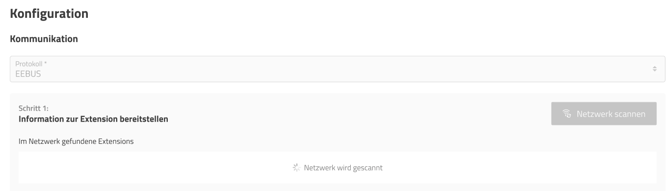

Nach dem Scanning sollte der am Standort verbaute CLS Gateway erscheinen:
Wähle den korrekten CLS Gateway aus der Liste. Normalerweise wirst du nur einen CLS Gateway mit dem Scan finden, da am Standort typischerweise nur einer verbaut ist.
Sollte der Netzwerk Scan keinen CLS Gateway finden kannst Du alternativ auch den sog. SKI (Subject Key Identifier) des CLS Gateways händisch in das dafür vorgesehene Feld eintragen.
Schritt 4:
Der Messstellenbetreiber muss nun den neoom BEAAM am CLS Gateway bekannt machen und authentifizieren.

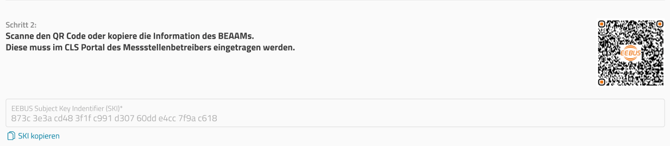

Dafür muss der Messstellenbetrieber entweder den auf der Seite angezeigten QR Code mit seiner dafür geeigneten App scannen bzw. den angezeigten BEAAM SKI manuell im Portal des Messstellenbetreibers eingeben.
Damit sollte der Pairing Prozess zwischen dem neoom BEAAM und dem CLS Gateway abgeschlossen und eine Kommunikation zwischen den beiden Geräten möglich sein.
Um zu verifizieren, ob alles erfolgreich durchgeführt wurde, klicke oben rechts auf "Konfiguration übernehmen". Nachdem die Konfiguration erfolgreich in den BEAAM geladen wurde (dies siehst du, wenn die BEAAM Status Anzeige links unten wieder "online" zeigt) prüfe unter "Geräte" im Tab "Extensions" ob die der eben konfigurierte und "gepairte" CLS Gateway online ist. (Grüner Punkt links neben dem Extension Namen)
Schritt 5:

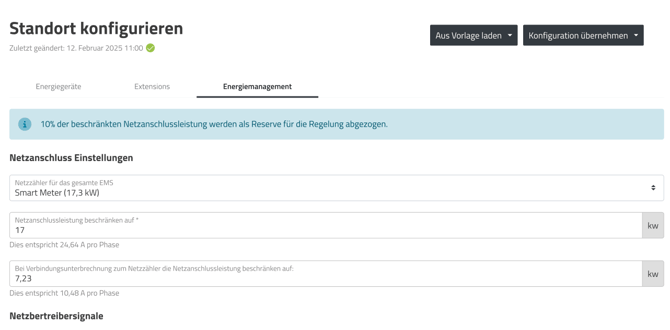

Sollte der CLS Gateway online sein, gehe wieder auf "Standort konfigurieren", wechsle auf den Tab "Energiemanagement" und scrolle hier weiter nach unten zum Bereich "Netzbetreibersignale":
Hier findest du zwei Bereiche.
Einen für die Begrenzung der Netzbezugsleistung nach §14a und einen für die Begrenzung der Einspeiseleistung.
Hinweis: Der Bereich für die Begrenzung der Einspeiseleistung bezieht sich auf die Steuerung auf Basis §9 EEG, kann aber auch bei einer Rundsteuersignal basierten Leistungsreduktion der PV Produktion genutzt werden.
§14a Steuerung aktivieren:

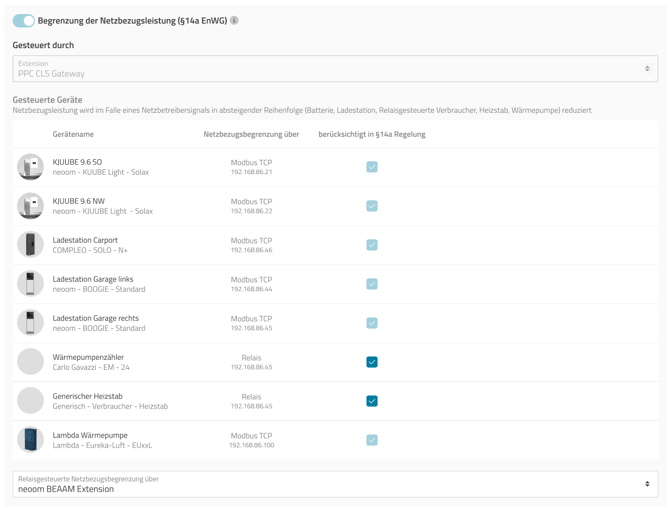

- Um die §14a Steuerung durch den Netzbetreiber zu aktivieren ist es notwendig den Schalter "Begrenzung der Netzbezugsleistung (§14a EnWG)" zu aktivieren.
- Falls noch nicht richtig gesetzt, wähle dann den vorhin konfigurierten und "gepairten" CLS Gateway unter "Gesteuert durch"
- Darunter siehst du eine Liste aller Geräte die mit einer Nennleistung von mehr als 4,2kW in neoom Ai angelegt wurden. Das sind die Geräte, die im Falle eines §14a Steuersignals abgeregelt werden müssen. (Die genaue Logik, wie die abregelung funktioniert, findest du hier beschrieben: https://wissen.neoom.com/14a-9-konfiguration)
- Solltest du am Standort Geräte mit Relaisabschaltmöglichkeit verbaut haben (siehe "Verkabelung eines Relais-gesteuerten Verbrauchers für §14a Regelung" im Artikel https://wissen.neoom.com/14a-9-konfiguration), so musst du hier durch das Aktivieren des Kontrollkästchens bei "berücksichtig in §14a Regelung" bestätigen, dass das Geräte auch tatsächlich physisch mit dem Steuerrelais (BEAAM Extension) verbunden ist und darüber bei einen §14a Steuersignal geschaltet werden kann.
- Für alle über Modbus steuerbaren Geräte ist das Kontrollkästchen bereits aktiviert und du kannst es nicht deaktivieren.

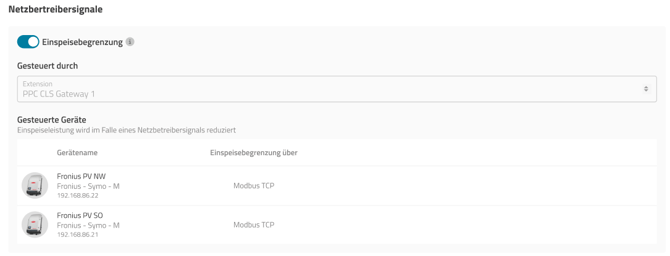

§9 Steuerung aktivieren:
- Um die §9 Steuerung durch den Netzbetreiber zu aktivieren ist es notwendig den Schalter "Einspeisebegrenzung" zu aktivieren.
- Falls noch nicht richtig gesetzt, wähle dann den vorhin konfigurierten und "gepairten" CLS Gateway unter "Gesteuert durch"
- Darunter siehst du eine Liste aller am Standort konfigurierter und von neoom Ai steuerbaren PV Wechselrichter. Es werden in der Liste nur die PV Wechselrichter angezeigt. Sollte am Hybridwechselrichter des neoom Systems eine PV Anlage angeschlossen sein, so wird diese auch bei einem §9 Steuersignal runtergeregelt.
Bitte beachte, dass neoom Ai nur die folgenden Wechselrichter im Falle eines §9 Steuersignals abregeln kann:
- KJUUBE mit NEEO, Sofar oder Solax Wechselrichter
- STAAK mit NEEO, Sofar oder Solax Wechselrichter
- Fronius PV Wechselrichter (siehe https://neoom.com/neoom-ai-geraete für die unterstützten Modelle)
- Huawei PV Wechselrichter (siehe https://neoom.com/neoom-ai-geraete für die unterstützten Modelle)
Test der Konfiguration:
Hast du die oben beschriebenen Schritte abgeschlossen, so solltest du testen ob die Verkabelung und Softwarekonfiguration richtig durchgeführt wurde und ob bei einem anliegenden Steuersignal die Leistung der Geräte korrekt durchgeführt wird.

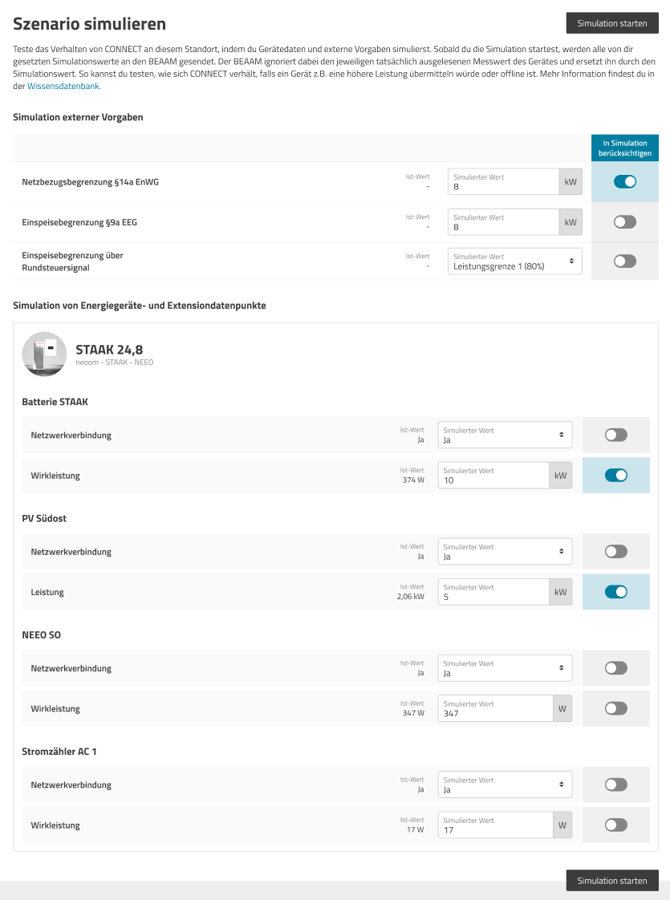

Dafür steht die unter connect.neoom.com eine Simulationsmöglichkeit zur Verfügung. Wähle dazu im Menü links "Szenario simulieren".
Bitte beachte, dass während der Simulation die reale Regelung des Standortes durch neoom Ai nicht richtig funktioniert!
Testen der §14a Steuerung:
Notwendige Einstellungen:
- Wähle unter "Simulation externer Vorgaben" einen Leistungswert für "Netzbezugsbegrenzung §14a EnWG" und aktiviere "In Simulation berücksichtigen"

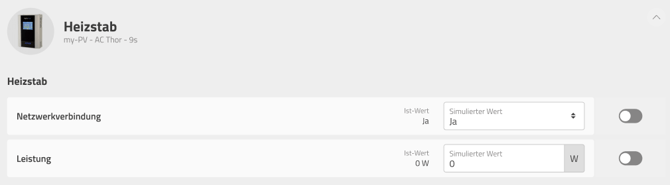

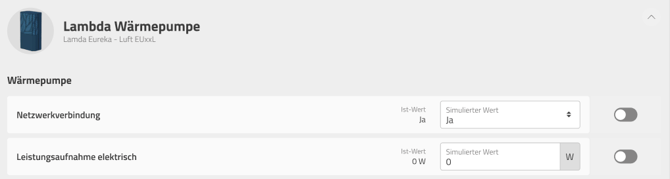

- Wähle in den Abschnitten der Energiegeräte, die auf Basis von §14a gesteuert werden können einen Leistungswert der jeweils über 4,2kW liegt und aktiviert bei den Leistungswerten jeweils "In Simulation berücksichtigen".

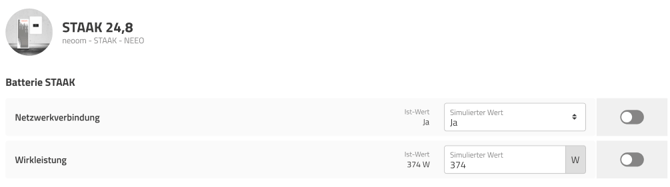

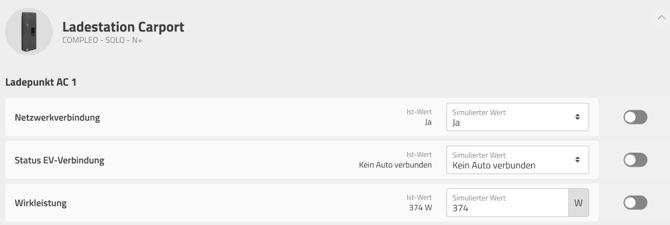

Stelle sicher, dass bei der Ladestation der Wert für "Status EV-Verbindung" auf "Auto verbunden gesetzt ist" und dass der Leistungswert beim Batteriesystem NEGATIV ist (Leistungsaufnahme aus dem Netz)
- Klicke dann auf "Simulation starten"

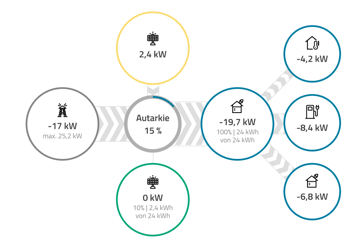

- Überprüfe dann zum Beispiel in der Übersicht auf connect.neoom.com, ob die Netzbezugsleistung auf den eingestellten Wert runtergeregelt wird.
Testen der §9 Steuerung:
- Wähle unter "Simulation externer Vorgaben" einen Leistungswert für "Einspeisebegrenzung §9" und aktiviere "In Simulation berücksichtigen"
- Wähle für die konfigurierten PV Anlagen einen Leistungswert, der in Summe über dem simulierten Leistungswert für "Einspeisebegrenzung §9" liegt und aktiviere auch hier "In Simulation berücksichtigen.
- Klicke dann auf "Simulation starten"
- Überprüfe dann zum Beispiel in der Übersicht auf connect.neoom.com, ob die Netzeinspeisung entsprechend dem eingestellten Wert runtergeregelt wird.
Anzeige einer gerade aktiven Netzbetreiber Steuerung

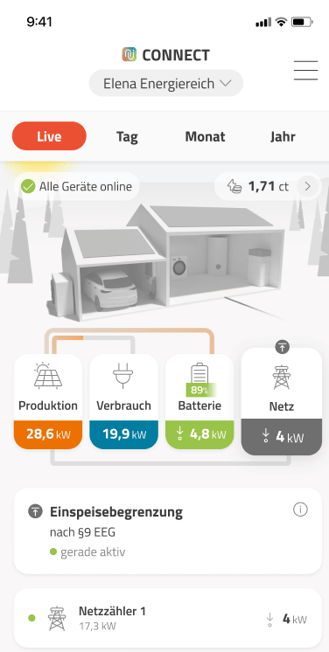

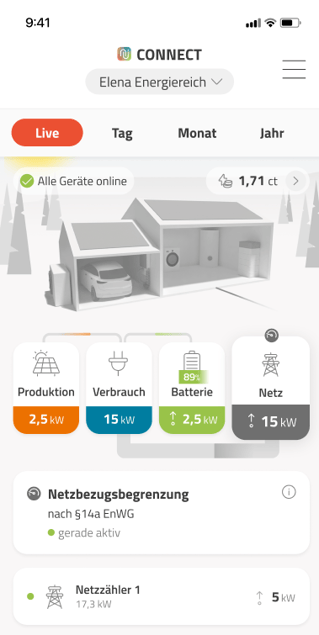

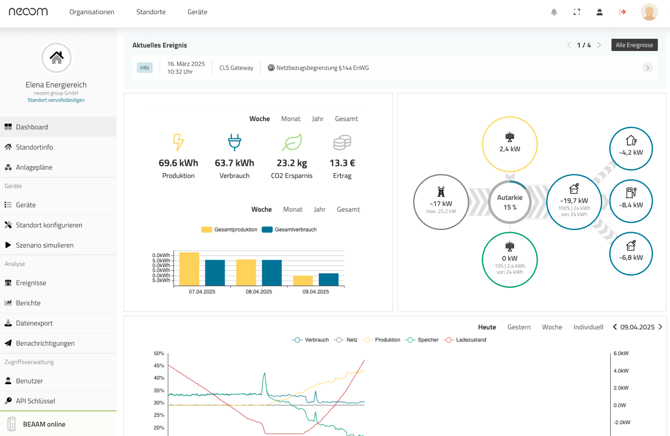

Kunden können zum Zeitpunkt einer aktiven Netzbetreibersteuerung (§14a / §9) auf der Dashboard Seite von connect.neoom.com (Zeile ganz oben - Aktuelle Ereignisse) sowie in der neoom App (Live Übersichtsseite) sehen, dass ein entsprechendes Signal anliegt. - Siehe Screenshots.
Für §14a:

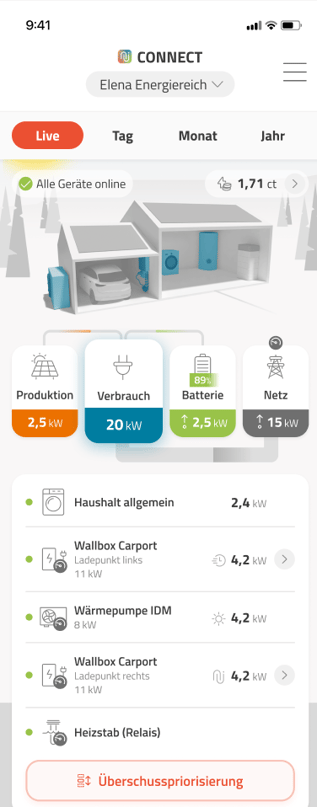

In der App wird in der Verbraucher Übersicht (Screenshot unten rechts) bei jedem Verbraucher ein kleines Tacho Symbol angezeigt, wenn der Verbraucher durch ein anliegendes Steuersignal leistungsreduziert ist.
Für §9:

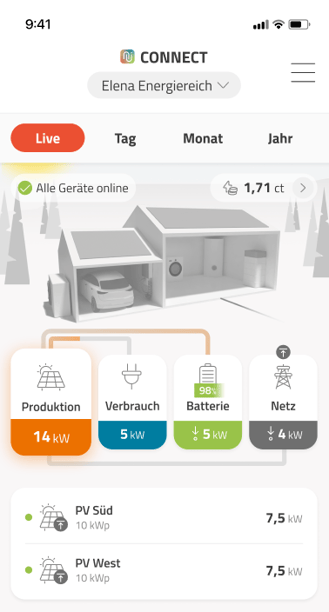

In der App wird in der Produktions Übersicht (Screenshot unten rechts) bei jeder PV Anlage ein kleines Symbol mit einem Pfeil angezeigt, wenn der durch ein anliegendes Steuersignal die Netzeinspeisung limitiert wird.
Anzeige vergangener Netzbetreiber Steuerungen

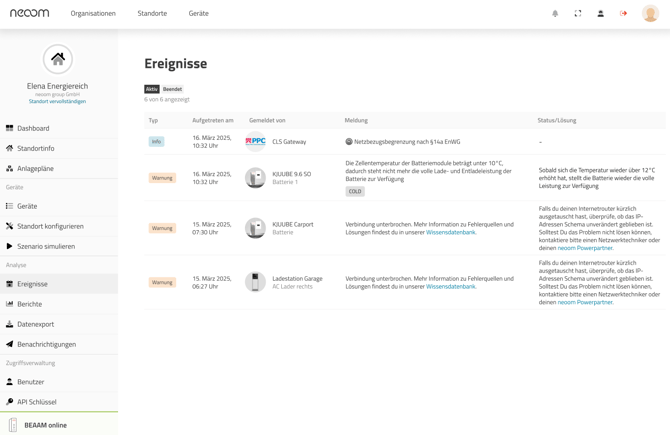

Auf connect.neoom.com können Kunden im Bereich "Ereignisse" sehen, ob und wann in der Vergangenheit Netzbetreiber Steuersignale geschickt wurden.
