Reduktion der Einspeiseleistung auf Basis eines Rundsteuersignals vom Netzbetreiber (Ripple Control)

Dieser Artikel beschreibt die notwendige Konfiguration der BEAAM Extension für die Einspeiseleistungsregelung auf Basis eines vom Netzbetreiber gesendeten Rundsteuersignals

neoom CONNECT kann die Leistung der Wechselrichter anhand eines vom Netzbetreiber gesendeten Rundsteuersignals dynamisch reduzieren. Dafür wird einfach der vom Netzbetreiber zur Verfügung gestellte Rundsteuerempfänger an die BEAAM Extension angeschlossen. Die 4 unter- schiedlichen Leistungsgrenzen (%-Werte) können direkt in neoom CONNECT je nach Vorschrift des Netzbetreibers eingestellt werden. Sobald ein Standort von einer durch das Rundsteuersignal signalisierte, temporären Einspeisebegrenzung betroffen ist, erhält der User noch zusätzlich eine Information direkt in der neoom APP. Das Feature ist in Free enthalten.

Die Rundsteuersignal basierte Leistungsbegrenzung der Netzeinspeisung ist nicht zu verwechseln mit einer vom Stromnetzbetreiber für einen Standort auferlegte maximale Einspeisebegrenzung. Für das setzen einer vom Rundsteuersignal unabhängigen maximalen Einspeisebegrenzung ist weder eine BEAAM Extension, noch die Funktion “Ripple Control” in CON- NECT erforderlich. Signalisiert das empfangene Rundsteuersignal 100%, so sind 100% die eingestellte maximale Einspeiseleistung.

Benötigte Komponenten

  • neoom BEEAM + 12V Netzteil (Nicht im Lieferumfang enthalten, kann jedoch über neoom bezogen werden)
  • neoom BEAAM Extension
    • Netzteil für BEAAM Extension (9-30V/4W) (nicht im Liefer- umfang ent- halten)
    • Rundsteuerempfänger (Bereitstellung Netzbetreiber)

Unterstützte Wechselrichter

neoom CONNECT unterstützt die Leistungsbegrenzung durch das Rundsteuerempfängersignal bei folgenden Systemen bzw. Wechselrichter:

  • KJUUBE mit Sofar oder Solax Wechselrichter
  • STAAK mit Sofar oder Solax Wechselrichter

Die Unterstützung der Funktion an KJUUBE Standorten mit einem zusätz- lichen Huawei oder Fronius PV Wechselrichtern befindet sich gerade in umsetzung und wird zeitnah freigegeben.

Eine Begrenzung der Netzeinspeisung via Ripple-Control/Rundsteuersignal durch neoom CONNECT ist aktuell für sogenannte KJUUBE Master- Slave Systeme nicht verfügbar.

Verkabelung des Rundsteuerempfängers

In der Regel ist der Kontakt für 100% am Rundsteuer-Empfänger nicht bestückt, da die Anlage ohnehin auf 100% hochgefahren wird, wenn kein Reduktionskontakt mehr ansteht. Stell dies aber vor Installation mit dei- nem Energieversorger/Netzbetreiber sicher.

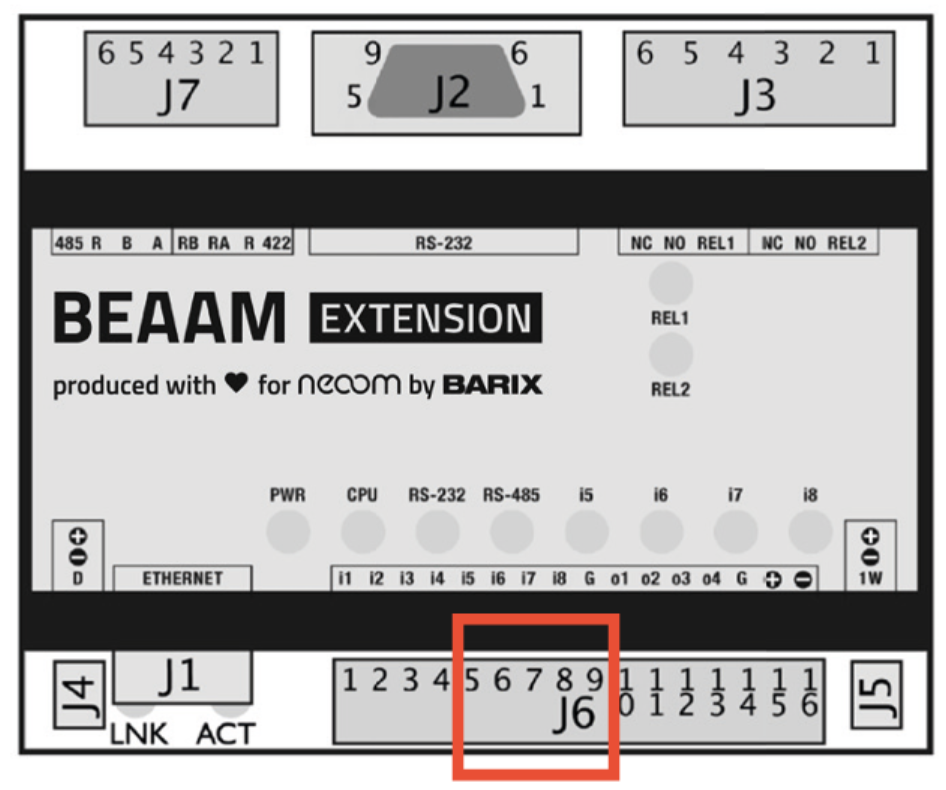

Pinbelegung am Port J6 der BEAAM Extension, welche für die Nutzung benötigt werden:

Pin

Beschriftung

Beschreibung

i5

Digitaler Eingang 5

i6

Digitaler Eingang 6

i7

Digitaler Eingang7

i8

Digitaler Eingang 8

Ground für digitale Eingänge

Barix Belegung Ripple Control


Sobald einer der digitalen Eingänge aktiviert wird, leuchtet außerdem die jeweilige LED an der BEAAM Extension.

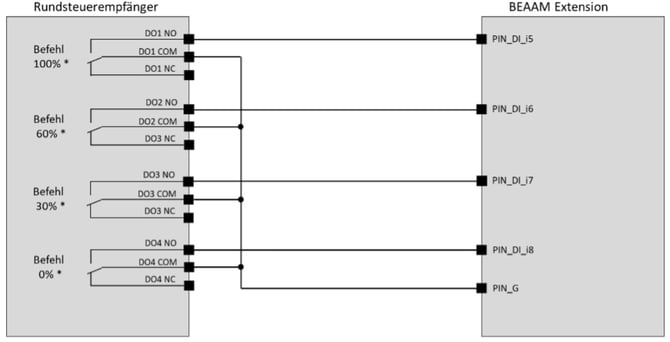

Verkabelung Rundsteuerempfänger an BEAAM Extension


Führe die Verkabelung gemäß folgendem Schema durch:
Rundsteuerempfaenger_verkabelung*Anmerkung: Die Abstufungen (z.B. 100%, 60%, 30%, 0%) können je nach EVU abweichen und müssen daher im neoom CONNECT korrekt konfiguriert werden.

Zur Sicherheit begrenzen wir die Einspeiseleistung auf 0% im Falle, dass die Verbindung zur BEAAM Extension unterbrochen wird (offline) oder mehrere Signale gleichzeitig empfangen werden.

Integration der BEAAM Extension in das IP Netzwerk des Kundenstandortes

siehe bitte https://wissen.neoom.com/sg-ready Kapitel "Integration der BEAAM Extension in das IP Netzwerk des Kundenstandortes"

Konfiguration des Rundsteuerempfängers in neoom CONNECT

Nachdem der BEAAM-Adapter erfolgreich im neoom Web-Interfaces deines Standortes hinzugefügt wurde, kannst du den Rundsteuerempfänger konfigurieren:

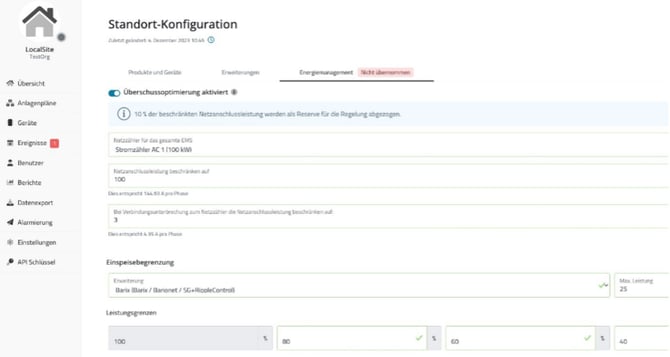

  1. Im Tab “Energiemanagement” in der Standortkonfiguration deines neoom Standortes kann unter „Einspeisebegrenzung“ der Rundsteuerempfänger hinzugefügt werden. Wähle hierfür über das Dropdown im Feld „Erweiterung“ die BEAAM Extension aus.
  2. Zuletzt musst du noch die maximal erlaubte Einspeiseleistung in kW im Feld „Max. Leistung“ eintragen.
    Die vom Netzbetreiber vorgegebenen Leistungsstufen bestimmen. Bitte trage hierfür die Leistungsgrenzen in absteigender Reihenfolge von links nach rechts ein.
    Ripple Control Leistungsgrenzen

Die Leistungsstufe von 100% (=keine Begrenzung) wird standardmäßig von neoom CONNECT gesetzt. Die restlichen 3 Leistungsgrenzen müs- sen, wie vom jeweiligen Netzbetreiber vorgeschrieben, gesetzt werden.



Darstellung wenn ein Rundsteuersignal aktiv ist

Wird vom Stromnetzbetreiber ein Rundsteuersignal zur temporären Einspeiseleistungsreduktion gesendet und regelt neoom CONNECT die Einspeisebegrenzung dementsprechend, so wird folgende Information im UI angezeigt:

Anzeige unter https://connect.neoom.com

navi ripple control aktiv

Anzeige in der neoom App - Skill CONNECT - Live view:

app ripple control aktiv

Häufige Fragen (FAQs)


Welche PINs werden bei welchen Leistungsbegrenzungsvorgaben durch den Netzbetreiber geschaltet?


100% - PIN_DI_i5 input ein, andere PINs auf aus
60% - PIN_DI_i6 input ein, andere PINs auf aus
30% - PIN_DI_i7 input ein, andere PINs auf aus 0%
PIN_DI_i8 input ein, andere PINs auf aus

Was passiert, wenn die BEAAM Extension vom Rundsteuersignalemp- fänger ungültige Vorgaben empfängt. (z.B. 2 PIN Inputs gleichzeitig auf EIN)

neoom CONNECT setzt die Einspeiseleistung auf 0% und es wird folgende Nachricht im User Interface (NAVI) angezeigt:
Ripple Control ungültige vorgabe

Wie reagiert der Wechselrichter bei einer Leistungsbegrenzungsvorgabe?

Wenn sich die Einspeisebegrenzungsvorgabe zum Beispiel von 100% auf 60% ändert, so reduziert der Wechselrichter die Leistung auf den Wert, um maximal 60% der maximalen Eispeiseleistung ins Netz zu liefern. Soll- te sich der Eigenverbrauch reduzieren, so reduziert neoom CONNECT den Leistungswert am Wechselrichter weiter um die Einspeisebegrenzungs- vorgabe (im Beispiel 60%) nicht zu überschreiten. Sollte sich der Eigenver- brauch erhöhen, so regelt neoom CONNECT den Wechselrichter langsam (10% Schritte pro Minute) hoch,um den vorgegebenen Einspeisebegren- zungswert (im Beispiel 60%) optimal auszunutzen.

Wenn am Standort 2 Wechselrichter verbaut sind, die über die BEAAM Extension zur Leistungsbegrenzung gesteuert werden,so regelt neoom CONNECT den einen Wechselrichter auf den Wert, um die maximal 60% der maximalen Einspeiseleistung ins Netz zu liefern, und den anderen auf 0 (Wenn die Leistung des ersten Wechselrichters ausreicht, um die Einspeisebegrenzungsvorgabe optimal auszunutzen). Sollte sich der Eigenverbrauch erhöhen, so regelt neoom CONNECT die Wechselrichter langsam (10% Schritte pro Minute) um die maximale Einspeisebegrenzung effektiv auszunutzen.



Funktioniert die Ripple Control Leistungsbegrenzung über neoom CONNECT auch dann, wenn am Standort mehrere Wechselrichter verbaut sind?

Ripple Control funktioniert aktuell mit neoom KJUUBE und STAAK Spei- chersystemen mit Sofar und Solax Wechselrichtern. Master Slave Konfi- gurationen werden aktuell nicht unterstützt.

Am Standort kann auch ein weiterer PV Wechselrichter von Fronius oder Huawei verbaut sein. Auch dieser wird von neoom CONNECT auf Basis des Rundsteuersignals geregelt.



Bleibt die Einspeisebegrenzung Aufrecht, wenn der BEAAM nicht er- reichbar ist oder Offline ist?

JA

Was passiert, wenn der BEAAM die Verbindung zur BEAAM Extension verliert?

neoom CONNECT setzt die Einspeiseleistung auf 0%
